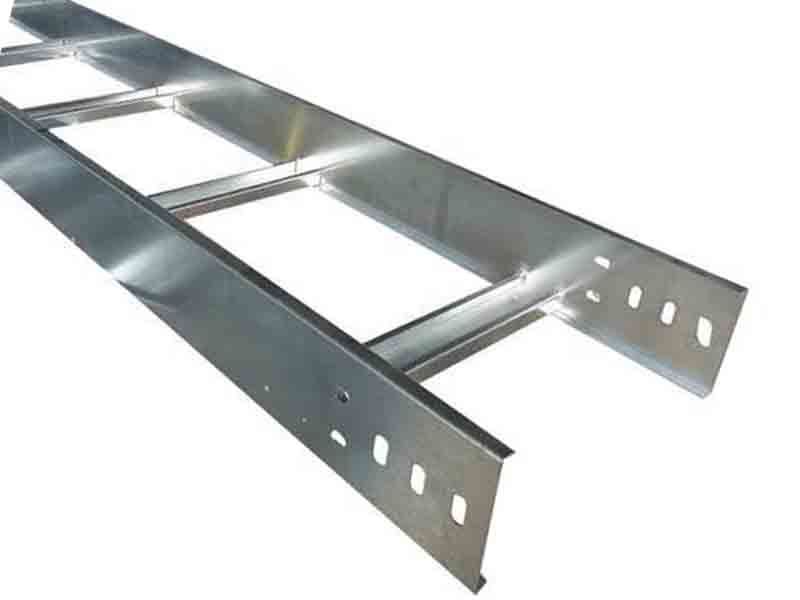

金属梯式桥架

　金属梯式桥架：

　　产品品牌 :广州协合

　　所属类别 :梯式桥架

　　产品材质 :金属

　　产品价格 :立即联系我们获取**报价~

　　生产商 :广州协合电气桥架生产厂家

     金属梯式桥架特点：

　　中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，让该产品成为电缆桥架行业的焦点，适用于一般敷设直径比较大的电缆，特别适用于高、低动力电缆的敷设。

     金属梯式桥架简介：

　　梯式桥架是根百据国内外有关资料及同类产品改进而成的一个新种类，它具有重量轻，成本低度，造型别具一格，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。梯式桥架专备有护罩，属需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

     金属梯式桥架优势：

　　梯式桥架重量较轻，承受能力却非常强，造型别致，散热、透气性能好。

　　梯式电缆桥架与槽式桥架、托盘式桥架比起来，它可以不需要盖板，可以减低成本，盖板**于防尘、防护线缆收到外部伤害，一般无尘车间安装镀锌梯式桥架不需要盖板，特殊环境做出相应的措施。

     金属梯式桥架如何选择：

　　梯式电缆桥架种类有：不锈钢梯式桥专架、铝合金梯式桥架、镀属锌梯式桥架、防火梯式桥架、静电喷塑梯式桥架、热浸锌梯式桥架、玻璃钢梯式桥架等等...

　　1、大跨距桥架要验证

　　对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

　　2、是否有防火要求

　　电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足**有关规范或标准的要求。在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

　　3、组件必须匹配

　　各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

　　4、根据强电和弱电选择填充率

　　电缆梯架宽度和高度的选择应符合填充率的要求，电缆的梯架的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展裕量。

　　4、负荷等级要大于预算等级

　　在选择电缆梯架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。

　　5、根据使用环境选择材质

　　电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

     金属梯式桥架用途：

　　梯式电缆桥架主要用途是敷设大口径电缆线，它的承载能力比槽式、托盘式桥架都要好，常用于地下室、机房、竖井。

　　梯式桥架：⑴梯式桥架是根据国内外有关资料及同类产品改进而成的一个新种类，⑵它具有重量轻，成本低，造型别具一格，安装方便、散热、透气性好等优点。⑶它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。⑷梯式桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

     金属梯式桥架的鉴别方法：

　　(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。

　　(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。

　　(3)按**的电缆总均布荷载值来验算桥架强度。验算式如下：

　　Q使用=q1+q2

　　式中：q1 --电缆的均布荷载(各层的均布荷载中取**值)(kN/

　　m2)，均布荷载是托盘、梯架或电缆槽的荷载;

　　q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kN/

　　m2),q2值的计算，人的重量一般按p=90kg计。

　　表示集中荷载和均布荷载的弯距如图2

　　按**弯距相等的条件折算：

　　令pι/4=q2ι2/8则q2=2p/ι

　　∵P=90kg

　　∴q2=180/ι

　　式中：P--1人的荷载(kg)

　　ι--1个支撑点间距(若支点间距不等时取**值)(m)

　　q2--1 人的等效均布荷载(kg/m)

　　根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。

　　(4)挠度

　　挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的**允许应力,并保证有足够的安全系数,一般**挠度与跨距(支撑点间距)之比取1/250~1/150为宜。

　　梯式桥架桥架执行标准【含国标厚度说明】：

　　电缆桥架厚度**标准(国标厚度)

　　JB/T：中国机械行业(含机械、电工、仪器仪表等)推荐性行业标准

　　GB：**强制标准，简称“国标”

　　GB/T：**推荐标准，简称“国标推荐”

　　CECS：中国工程建设标准化协会

　　《JBT10216-2013 电控配电用电缆桥架》

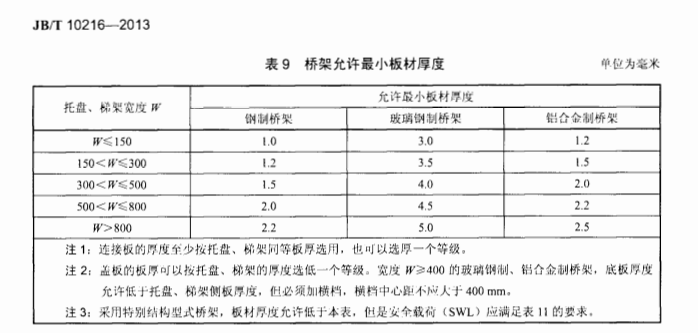

    电缆桥架厚度**标准(国标厚度)：

    梯级式电缆桥架桥架备有护罩 ，需要配置护罩时可要订货时注明，其所配件与托盘式、槽式桥架通用。

    梯级式电缆桥架其表面处理为静电喷涂、镀锌、热镀锌三种，在重腐蚀环境中可采用静电喷涂防腐处理。

    用户所需梯级式电缆桥架如超出本标准范围的品种规格，可来图、来函或面洽。
