梯式桥架怎么安装

       梯式桥架怎么安装

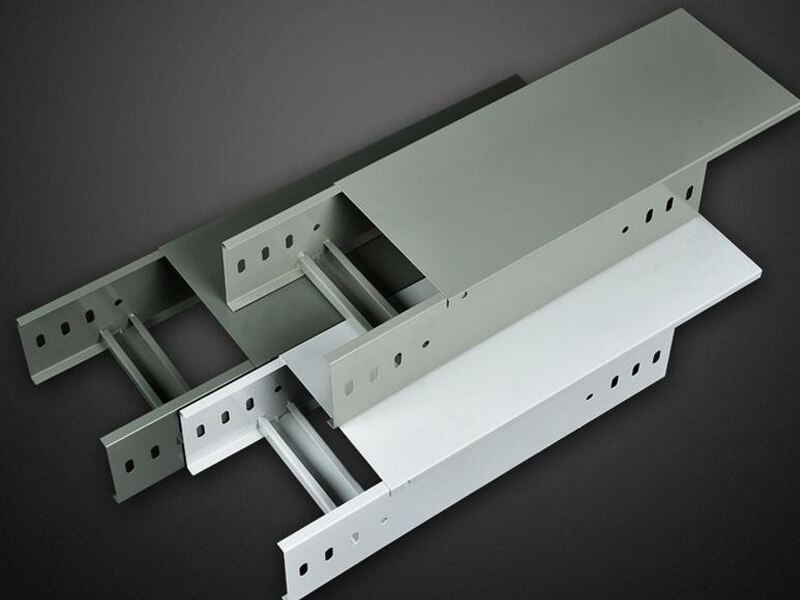

       梯式桥架是用原材料电镀锌梯式桥架生产成型后，再进行防火烤漆加工，“梯式电缆桥架 ” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。

      本章适用于电压为10KV及以下新建扩建的普通工业与民用建筑电缆、桥架装置和桥架内电缆敷设

　　电缆桥架作为布线工程的一个配套项目，目前尚无专门的标准指点，各生产厂家的规格程式缺乏通用性，因而，设计选型进程应依据弱电各个系统电缆的类型、数量，合理选定适用的桥：

　　(1)、确定方向：依据修建平☆面布置图，结合空调管线和电气管线等设置状况、方便维修，以及电缆路由的疏密来◎确定电缆桥架的**路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在应用综合管廊架设时，则应在管道一侧或上方平行架设，并思索引下线和分支线尽量避免穿插，如无其它管架借用，则需自设立(支)柱。

　　(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆分量。

　　(3)、确定桥架的宽度：依据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

　　(4)、确定装置方式：依据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件普通是配套供给的，此外，依据桥架构造选择相应的盖板。

　　(5)、绘出电缆桥架平、剖面图,部分部位还应绘出空间图，开列资料表。

　　2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，两头采用隔板分隔。

　　3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电零碎的弱电电缆，防止相互间的搅扰。

　　1.2、电缆桥架装置和桥架内电缆敷设，应按已同意的设计文件施工。

　　1.3、由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非☆直线段组合而成，敷设电缆具有连续性的刚性构造零碎，为电缆桥架。见图下图

　　1.4、金属电缆桥架及其支架和引入或引出的金属电缆◇导管必需接地(PE)或接零(PEN)牢靠，且必需契合下列规则:

　　1.4.1、金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)支线相连接;

　　1.4.2、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线*小允许截面积不小于4mm2;

　　1.4.3、镀锌电缆桥架间连接板的两端不跨接接地线，但衔接板两端不少于2个有防松螺帽或防松垫圈的衔接固定螺栓。

　　1.4.5、电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表▷严重划伤等缺陷。

　　1.4.6、电缆桥架处如有防火要求的场所，应采取防火隔离措施。

　　二、施工预备

　　2.1、技术预备:

　　2.1.1、依照已同意的施工组织设计(施工方案)停止技术、平安交底。

　　2.1.2、施工执行工艺规范、图集、标准完全。

　　2.1.3、电缆桥架敷设前，应反省桥架敷设有无与其他设备、管线穿插或堆叠无法施工的中央，施工前应与各工种、监理或建立单位及设计单位协商好，并作好记载，以保证施工顺利进行。

　　2.1.4、依据施工图或施工所用电缆应作好电缆牵引力的计算。

　　1、电缆桥架规格及型号必需契合设计要求，附件完全;桥架▷与配件、附件和紧固件各种型钢均应采用镀锌标准件。

　　2、各种规格电缆桥架◇的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应润滑平整，无棱刺，不应有歪曲翘边等变形景象。

　　3、桥架订货或制造应按设计要求停止，不应有误，应重复校核以免形成糜费。

　　4、桥架装置选择需□屏蔽电气搅扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需求量体裁衣的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。高压电力电缆与控制电缆共◇用同一托盘或梯架时，应选用两头有隔板的托盘或梯架;在托盘、梯架分支、引上、引下处应设适当的弯通;因¤受空间条件限制方便◁装设弯通或有特殊要求时，可选用软衔接☆板，铰接板;伸缩缝应设置伸缩板;衔接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。

　　5、托盘、梯架的宽和高度，应按下列要求选择:

　　(1)、电缆在桥架内的填充率，电力电缆不应大于40%;控制电缆不应大于50%。并应留有一定的备用空位，以便今后为增添电缆用;

　　(2)、所选托盘、桥架规格的承载能力应满足规则。其任务均布荷载不应大于所选托盘、梯架荷载等级的额外均布荷载;

　　(3)、任务均布荷载下的**挠度不宜大于1/200。

　　托盘、梯架直线段，可按单件规范长度选择。单件规范长度普通规则为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表2.4-1

　　注:符号△表示常用规格

　　各类弯通及附件规格，应合适工程布置条件，并与托盘、梯架配套。

　　支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。

　　钢制桥架的外表处置方式，应按工程环境条件、重要性、耐久性和技术经济性等要素停止选择。普通状况宜按表2.4-2选择适用工程环境条件的防腐处置方式。当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处置的桥架，应按规定实验验证，并应具有明白的技术质量指标及检测方式。

　　注：符号“○”表示引荐防腐类别

　　6、桥架的外观反省

　　桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。托盘、梯架板材厚度应满足表2.6的规则。外表防腐层资料应符合**现行有关规范的规则。

　　热浸镀锌的托盘、桥架镀◎层外表应平均，无毛刺、过烧、挂灰、伤痕、部分未镀锌(直径2mm以上)等缺陷，不得有影响装置的锌瘤。螺纹的镀层应润滑，螺栓连接件应能拧入。

　　电镀锌的锌层外表应润滑平均，致密。不得有起皮、气泡、花斑、部分未镀、划伤等缺陷。

　　喷涂应平整、润滑、平均、不起皮、无气泡水泡。

　　桥架焊缝外表平均，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

　　桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。

　　螺栓衔接孔的孔距允许偏向:同一组内相邻两孔间距±0.7mm,同一组内恣意两孔间距±1mm;相邻两组的端孔间距±1.2mm。

　　7、膨胀螺栓:应依据允许拉力和剪力停止选择;可按计划验收，丝扣应完好无损。

　　8、电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件;每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完好无损。

　　9、电缆外观完好无损，铠装无锈蚀、无机械操作，无皱折和歪曲景象。油浸电缆□应密封良好，无漏油及渗油景象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆端头密封良好。

　　10、其它隶属资料;电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应符合要求

　　三、施工工艺

　　3.1、电缆桥架装置施工工艺

　　3.1.1、电缆桥架装置工艺流程:

　　定位放线→预埋铁件或膨胀螺栓→支、吊、托架装置→桥架装置→维护接地装置

　　3.1.2、依据施工图确定始端到终端地位，沿图纸标定走向，找好程度、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、空中、梁、板、柱等处弹线或画线，并平均档距画出支、吊、托架地位。

　　3.1.3、预埋铁件或膨胀螺栓

　　(1)、预埋铁件的自制加工不应小于120mm×80mm×6mm，其锚固圆钢的直径不小于10mm。

　　(2)、紧密配合土建构造的施工，将预埋铁件立体紧贴模板，将锚固圆钢¤用绑扎或焊接的办法固定在构造内的钢筋上;待混凝土模板撤除后，预埋铁件立体外露，将支架、吊架或托架焊接在下面停止固定。

　　(3)、依据支架接受的荷重，选择相应的膨胀螺栓及钻头;埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

　　3.2、桥架装置

　　1、直线段钢制电缆桥架长度超越30m，铝合金或玻璃钢制电缆桥架长度超越15m应设有伸缩节，跨越伸缩缝处设置补偿安装，可用带伸缩节的桥架。

　　2、桥架与支架间螺栓、桥架衔接板螺栓紧固无脱漏，螺母位于桥架外侧，当铝合金桥架与钢支架固定时，有相互间绝缘防电化措施腐蚀措施，普通可垫石棉垫。

　　3、敷设在竖井内＊和穿越不同防火区的桥架，应按设计要求地位，有防火隔离措施，电缆桥架在电气竖井内敷设可采用角钢固定，见图3.1.8。

　　4、电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，避免火灾沿线路延燃;防火隔离墙、板，应配合土建施工预留洞口，在洞口处预埋好护边角钢，施工时依据电缆敷设的层数和根数用L50×50×5角钢作固定框，同时将固定柜焊在护边角钢上;也可以先作好框在土建施工◎中砌体或浇灌混凝土时装置在墙、板中。

　　3.3 桥架的接地

　　当设计允许应用桥架零碎构成接地支线回路时，应契合下列要求:

　　1. 金属电缆桥架及其支架引入或引出的金属电缆导管必需接地(PE)或接零(PEN)牢靠，且必需契合下列标准:

　　(1)、金属电缆桥架及其支架全长，与接地(PE)或接零(PEN)支线相连接不小于2处，使整个桥架为一个电气通路。

　　(2)、非镀锌电缆桥架间连接的两端跨接铜芯接地线，接地线*小允许截面积不小于4mm2。

　　(3)、镀锌电缆桥架间连接板的两端可不跨接接地线，但衔接板两端不少于2个有防松螺帽或防松垫圈的衔接固定螺栓。

　　2、盘、梯架端部之间衔接电阻不应大于0.00033Ω并使用等电位联合测试仪(导通仪)或微Ω表测试，测试应在连接点的两侧停止，对整个桥架全长的两端衔接电阻不应大于0.5Ω或由设计决议，否则应添加接地点，以满足要求。接地孔应消弭涂层，与涂层接触的螺栓有一侧的平垫应运用带爪的公用接地垫圈。

　　3、伸缩缝或软连接处需采用编织铜线衔接。沿桥架全长另敷设接地支线时，每段(包括非直线段)托盘、梯架应至小有一点与接地支线牢靠衔接;在接地部位的连接处应安装弹簧垫圈，以免松动。

　　四、支、吊架装置

　　(1)、支架与吊架所用钢材应平直，无明显歪曲。下料后长短偏向应在3mm范围内，切口处应无卷边、毛刺;

　　(2)、钢支架与吊架应焊接结实，无明显变形，焊接前厚度超越4mm的支架、铁件应打坡口，焊缝平均平整，焊缝长度应符合要求，不得呈现裂纹、咬边、气孔、凹陷、漏焊等缺陷;

　　(3)、支架与吊架应装置结实，保证横平竖直，在有坡度的建筑物上装置支架与吊架应与建筑物的坡度、角度分歧;

　　(4)、支架与吊架的规格普通不应小于扁钢30mm×3mm;角钢25mm×25mm×3mm;

　　(5)、严禁用电气焊切割钢结构或轻钢龙骨任何部位;

　　(6)、**吊具应采用定型产品，并应有各自独立的吊装卡具或支撑零碎。

　　(7)、固定支点间距普通不应大于1.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。

　　(8)、严禁用木砖固定支架与吊架。

　　五、桥架装置

　　(1)、电缆桥架程度敷设时，支撑跨距普通为1.5～3m，电缆桥架垂直¤敷设时固定点间距不宜大于2m。桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支、吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。支、☆吊架和桥架装置必需思索电缆敷设弯曲半径满足标准*小弯曲半径。见表3.1.5。

　　注：为电缆外径

　　(2)、门型角钢支架的装置:梯型桥架沿墙垂直敷设，可运用门型角钢支架，支架的固定应尽可能配合土建施工预埋。如图3.1.5(2-1)，也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图3.1.5(2-1)，也可以采用膨胀螺栓固定。

　　图3.1.5.(2-1) 角钢支架预埋装置

　　图3.1.5.(2-2) 钢支架预埋地脚螺栓装置

　　(3)、梯型角钢支架的装置:桥架沿墙、柱程度装置时，托壁需装置在异◇型钢立柱上，而立柱要装置在梯型角钢支架上，使柱和墙上的桥架固定支架(或托臂)在同一条直线上。制造见图和表3.1.5(3)底架与门型架焊接时，焊角高度5mm。

　　表 3.1.5(3)梯型角钢支架制造尺寸表(mm)

　　(4)、电缆桥架立柱侧壁式装置:立柱是直接支承托臂的部件，分工字钢槽钢、角钢、异型钢立柱;立柱可以在墙上、柱上装置、也可悬吊在梁板上装置。做法在混凝土可预埋铁件;砌体可砌筑预制砌块;也可以采用膨胀螺栓但必需在混凝土强度C20或砖强度在MU10以上的砖砌体上，作法可参照3.1.5(4a、b、c、d、e、f)。

　　(5)、电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无要求时，与管道的*小净距，契合3.1.5(5)的规则。

　　表示3.1.5(5)与管道的*小净距

　　六、托臂装置:

　　托臂是直接支承托盘、梯架独自固定的刚性部件，托臂有螺栓固定可预埋螺栓，也可采用膨胀螺栓，也可卡接，如图3.1.6(1)、(2)、(3)、(4)、(5)。

　　七、电缆桥架装置要求

　　(1)、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

　　(2)、电缆桥架与用电设备交越时,其间的净距不小于0.5m。

　　(3)、两组电缆桥架在同一高度平行敷设○时,其间净距不小于0.6m。

　　(4)、在平行图上绘出桥架的路由,要注明桥架终点、起点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对资料统计将更准确。

　　直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用部分大样图或剖面图表示。

　　(5)、桥架支撑点, 如立柱、托臂或非规范支、构架的间距、装置方式、型号规格、标高,可赞同在立体上列表阐明,也可分段标出用不同的剖面图、单线图或大样图表示。

　　(6)、电缆引下点地位及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,大批电缆引下可用导板或引管,注明引下方式即可。

　　(7)、电缆桥架宜高出空中2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超越50%。

　　(8)、电缆桥架内缆线垂直敷设时,在缆线的上端和每距离1.5米处应固定在桥架的支架上,程度敷设时, 在缆线的首、尾、转弯及每距离3~5米处停止固定。

　　(9)、在吊顶内设置时,槽盖开启面应坚持80毫米的垂直净空,线槽截面利用率不应超越50%。

　　(10)、布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不穿插,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每距离1.5米固定在缆线支架上。

　　(11)、在程度、垂直桥架¤和垂直线槽中敷设线时,应对缆线停止绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应依据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应平均,松紧过度。

　　(12)、桥架程度敷设时,支撑间距普通为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

　　八、电缆桥架型式及种类的选择及铺设标准

　　电缆桥架型式及种类的选择

　　1、需屏蔽电气搅扰的电缆网路或有防护内部(如：有腐蚀液休，易燃粉尘等环境)影响的要求时，应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)

　　2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用异样资料，进步桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

　　3、除上述情况外，可依据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

　　4、在公共通道或户外跨越路途段，底层梯级的底部宜加垫板或在该段运用托盘 。大跨距跨越公共通道时，可依据用户要求进步桥架的载荷才能或选用行架。

　　5、大跨距(>3m)要选用复合型桥架(FB)。

　　6、户外要选用复合环氧树指桥架(F)。

　　电缆桥架规格选择

　　1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应契合电缆真充率不超越有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程开展余量。

　　2、各种弯通及附件规格¤应契合工程布置条件并与桥架相配套。

　　3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。

　　4、桥架横截面积的选择见表桥架上电缆网络中任一线路的**自动过电流维护的额定电流值或整定值(A) 桥架横截面充许*小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968

　　关于电缆桥架的支、吊架的配置

　　1、户内支、吊短跨距普通采取1.5-3m。户外立柱中跨距普通采取6m。

　　2、非直线段的支、吊架配置就遵照以下准绳。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除契合下述条件外，在非直线段中部还应增设一个支、吊架。

　　3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

　　4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。

　　防火：要求桥架防火的区段，必需采用钢制或不燃、阻燃资料。

　　拉挤玻璃钢电缆桥架的接地

　　1、桥架零碎应具有牢靠的电气衔接并接地(只对金属桥架)。

　　2、当允许应用桥架零碎构成接地支线回路时应契合下列要求。桥架端部之间衔接电阻应不大于0.00033欧姆，接地孔应肃清绝缘涂层。在1KV及□以下中性点直接接地系统中，受电设备的接地与零碎中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。

　　3、沿桥架全长另敷设接地支线时，每段(包括非直线段)桥架应至多有一点与接地支线牢靠衔接。

　　4、关于振动场所，在接地部位的连接处应安装弹簧圈。

　　桥架零碎设计内容

　　桥架系统工程设计应与土建、工艺以及有关专业亲密相配合以确定**布置，其设计内容可含有：

　　1、桥架零碎的有关剖面图。

　　2、桥架零碎的平面布置图。

　　3、桥架零碎所需直线段、弯通、支、吊架规格和数量的明细表以及必要的阐明。

　　4、有特殊要求的非标件技术阐明或示意图。

　　装置：

　　电缆桥架的安半夜请参照中国修建规◇范设计研究院所发行的JSJT-121全国通用修建规范设计-电气安装规范图集《电缆桥架装置》。

　　设计要求

　　1、桥架零碎的途径平面布置图

　　2、桥架零碎的有关断面图。

　　3、桥架零碎所用防腐材质及所需直通、弯通、支(吊)架等的规格和□数量□明细表以及必要的阐明，衔接板及螺丝、防护帽按以上要求由生产厂家配齐。

　　4、有特殊要求的非标准技术阐明或示图。
