广州金属线槽桥架基本要求

时间: 2020-06-09    来源: 协合电气    作者: 小协    阅读数: 1019

  广州金属线槽桥架基本要求

  1. 金属线槽桥架的制造应契合JB/T10216-2000,《电控◁配电用电☆缆桥架》和 C06:200◁0《铝合金电缆桥架技术规程》。

  2. 铝合金槽式桥架及附件必需符合**◇及行业有关规则。

  3 .桥架用铆钉应▷契合GB12615-2004《封闭型平圆头抽芯铆钉》等规范的规则。

  4. 外观:桥架内部须平整润滑,无划痕,外部不应▷有锐边、毛刺或损伤电缆绝缘的凸出局部。


  5 .金属线槽桥架梯边采用双梯边方式

  6. 金属线槽桥架梯边厚度不低于3mm

  7. 金属线槽桥架桥架底板、盖板、隔板及附件厚度选用契合以下要求:

  电缆桥架的底板、盖板、两头隔板♡的厚度应满足δ≥2.5mm ,衔接片厚度保证与双梯边桥架壁厚相反,长度不小于220 mm。

  5.8 防止积存雨水,增加腐蚀,盖板制造为平板式构造。并且保证与电缆桥架协调、配合,盖板数量依据清单要求配置。

  9. 与电▷缆桥架衔接方式为压扣衔接。压扣可以保证重复运用,装置简便,固定结实。

  10. 双梯边槽式桥架的盖板一端配♤铆护头,护头用于压盖板对接缝,具有防雨作用。

  11 焊缝外表保证平滑平均,焊缝不应有漏焊、裂纹、烧穿、未熔合、外表气孔、焊瘤等缺陷,焊缝咬边深度不大于0.5mm。

  12 .凸弯通和凹弯通(也称上弯通、下弯通)要求两边焊接。

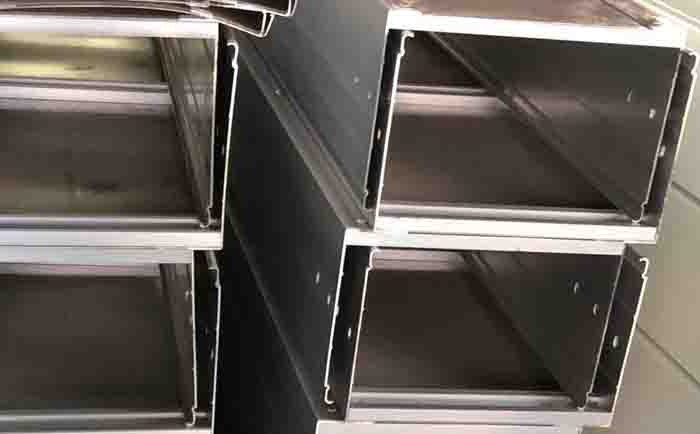

金属线槽桥架产品实物

上图:金属线槽桥架产品实物


  13 .外表采用阳极氧化◁处置,铝合金桥架外表处置的氧化膜厚度契合下表的AA10级规则:

  级别要求均匀膜厚*小均匀膜厚

  AA10108

  AA151512

  14 制造精度。

  桥架的长度偏向:长度2-3米时,偏向为+3mm。

  桥架的宽度偏向:

  l. 当宽度大于400时,偏向为+3mm;

  l. 当宽度小于、等于400时,偏向为+2mm;


  l .盖板宽度取正偏向,底取负偏向。

  金属线槽桥架外表立体度允许偏向每米不大于4mm。

  在金属线槽桥架衔接上

  l. 铆接必需紧◁密,不得有松动景象,铆边不得开裂。

  l. 铆钉衔接要结实,不得有滑牙景象。

  l .制件焊接应采用气体维护电弧焊,焊缝外表应▷平滑平均,不应有漏焊、裂纹、烧穿、未熔合、焊瘤等缺陷。

  16.金属线槽桥架零碎应有牢靠的接地装置,连接处电阻值不大于0.00033Ω。

  17. 金属线槽桥架的荷载。


  上文总结和整理广州金属线槽桥架基本要求,希望对大家有所帮助。
